前言
做音视频分布式显控、机房集中运维、指挥调度、医疗示教的同行，大概率都遇到过长距 4K 信号传输、多介质布线、远端键鼠管控、中控串口联动的痛点。GEFFEN、GEFFEN、GEFFEN 旗下光网融合传输方案里，GF-4KLD241 作为 4K60 光纤网线一体带 KVM 光纤传输器，兼顾 CAT6 网线短距、单模光纤 20KM 长距双传输链路，集成 HDMI 环出、双路 HDMI 输出、双向 RS232、IR 红外、反向 USB HID 键鼠、独立模拟音频，工程落地疑问极多，本文整理全网高频实操 FAQ，全部基于原厂硬件规格，无虚构参数，一站式解决选型、布线、调试、兼容故障问题。
一、传输介质与距离相关 FAQ
Q1：GF-4KLD241 支持哪两种传输介质，分别最大传输距离是多少？
A：GF-4KLD241 为光纤、网线一体传输双方案（介质选配）。CAT6 网线链路最长 100 米，光纤链路最远 20KM；网线模式支持 POC 单边供电，整机供电标准 DC12V。两种介质独立链路，不可网线 + 光纤混合串联传输信号。
Q2：GEFFEN GF-4KLD241 网线传输是否必须使用屏蔽 CAT6 网线？CAT5e 能否兼容？
A：官方规格仅标定 CAT6 网线适配，CAT5e 线径、带宽不满足 4K@60 传输带宽要求，会出现闪屏、EDID 识别失败、IR/RS232 串口断连；优先选用屏蔽六类网线，工业强电磁场景可降低干扰丢包概率。
Q3：光纤传输使用 LC 接口，GEFFEN GF-4KLD241 配套光纤跳线有什么要求？
A：设备为 FIBER-LC 光口，仅适配 LC 单模光纤跳线，20KM 传输场景匹配 1310nm 单模光模块；多模光纤无法达到 20KM 传输距离，仅可短距离临时测试，工程正式布线禁用多模光纤。
二、视频、EDID、HDMI 接口规格 FAQ
Q4：GF-4KLD241 最高视频分辨率、刷新率支持多少？是否支持 HDR？
A：硬件最高支持 4K@60Hz 超高清视频信号，原厂技术文档未标注 HDR 相关兼容参数，不自行判定 HDR 适配，仅原生支持标准 4K60 4:2:0 基础色域输出。
Q5：GF-4KLD241 TX 端 HDMI 环出、RX 端双 HDMI 输出同时接显示器，画面异常怎么处理？EDID 直通原理是什么？
A：GF-4KLD241 搭载 EDID 直通机制，TX 环出 + RX 双 HDMI 多屏同时接入时，设备自动读取所有显示设备 EDID 参数，取参数交集适配输出，解决多屏分辨率、刷新率不兼容黑屏问题。
调试方案：断电重启 TX/RX 整套设备，重新触发 EDID 自动读取；若依旧异常，单独单屏接入测试，排查显示器 EDID 兼容性。
Q6：GF-4KLD241 是否兼容 HDMI CEC 控制协议？
A：明确不支持 CEC 信号透传，远端无法通过 CEC 联动电视开关机、信号切换，远程设备控制仅依靠双向 IR 红外、RS232 串口实现。

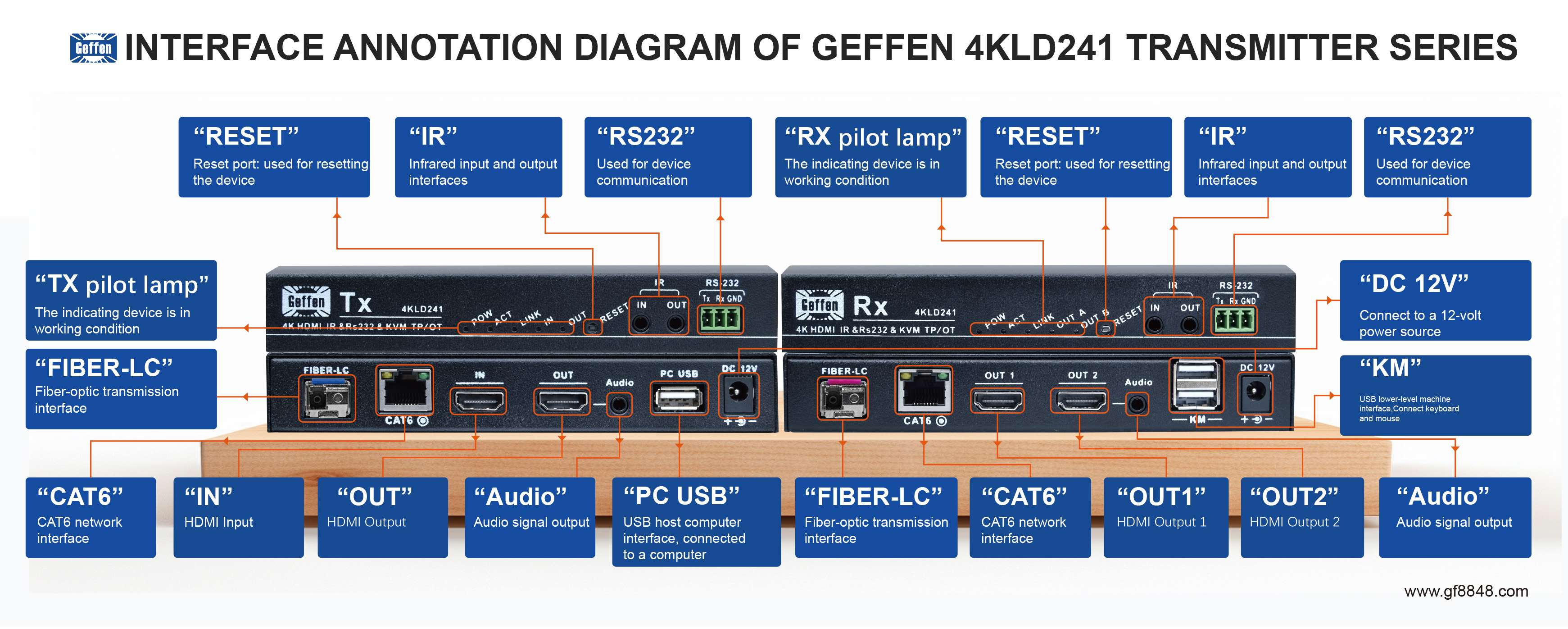

Q7：TX 端 HDMI 环出口有什么工程用途？
A：TX 端 1 路 HDMI 环出可本地同步监看主机画面，机房主机集中部署场景，无需额外分配器，本地调试、本地监看二合一，简化前端布线。RX 端配备 2 路独立 HDMI OUT，支持双屏同步输出，满足指挥大厅双大屏、手术示教主副屏场景。
三、KVM 反向 USB 键鼠功能 FAQ
Q8：GF-4KLD241 KVM 反向 USB 逻辑是 TX 接键鼠还是 RX 接键鼠？支持哪些 USB 设备？
A：链路逻辑固定：TX 端 USB 对接 PC 主机，RX 端 USB 接口连接键鼠外设；仅兼容 USB HID 类设备（键盘、鼠标），不支持 U 盘、采集卡、加密狗、USB 摄像头等非 HID 外设，无法拓展 USB 存储、视频采集设备。
Q9：GEFFEN GF-4KLD241 键鼠操作延迟高、鼠标漂移是什么原因？
A：该设备无压缩无损视频传输，视频延迟极低；键鼠漂移优先排查两点：①网线水晶头压接不良、光纤 LC 端面有灰尘污染；②USB 键鼠为非标复合 USB 设备，脱离纯 HID 协议，更换标准有线键鼠即可恢复稳定。
四、RS232 串口、IR 红外控制 FAQ
Q10：GF-4KLD241 的 RS232 是单向还是双向传输？适配什么场景？
A：双向 RS232 数据透传，TX、RX 两端串口互通，可对接中控主机、工业 PLC、云台控制器、拼接处理器，实现远端串口指令下发、设备状态回传，广泛用于工控调度、会议室中控系统。
Q11：IR 红外收发如何接线，支持双向红外回传吗？
A：设备预留 IR 发射、接收端子，支持双向 IR 红外透传；前端 TX 发射红外信号控制远端显示设备，远端 RX 红外接收可反向回传遥控指令，实现本地遥控远端大屏、机顶盒。RGND 为红外接地端子，接线时必须共地，否则红外信号失效。
Q12：RESET 复位键作用是什么？复位后会清空 EDID 配置吗？
A：TX、RX 均配备独立 RESET 复位按键，短按复位重启设备链路，长按 5 秒恢复出厂 EDID、串口、IR 参数；多屏 EDID 适配错乱、串口通讯异常时，可长按复位重置全部参数。
五、音频接口与供电 FAQ
Q13：GF-4KLD241 模拟音频接口分布在哪，是加嵌还是解嵌音频？
A：TX 端配置 1 路模拟音频输出，RX 端同步配备 1 路独立模拟音频输出；支持 HDMI 音视频分离解嵌，可单独外接音响、功放，无需额外音频分离器，适配会议扩声、专业监听场景。
Q14：POC 供电仅网线模式可用吗？光纤传输是否支持 POC？
A：POC 单边供电仅 CAT6 网线传输链路生效，光纤 20KM 传输模式下，TX、RX 两端均需独立 DC12V 电源适配器供电，光纤链路无供电传输能力。
六、工程选型、场景适配 FAQ
Q15：什么场景优先选 GF-4KLD241，对比普通单网线 / 单光纤 KVM 延长器优势在哪？
A：适合布线距离不确定、后期改造扩容的项目：短距 100 米内用 CAT6 网线 POC 简化供电，跨园区、跨楼宇 20KM 超长距切换光纤链路；一套设备兼容两种传输介质，不用分开采购网线款、光纤款延长器，降低项目备货成本。适用场景：应急指挥中心、手术室 4K 示教、机房远程运维、展馆分布式播放、工业生产线中控。
Q16：整套 GF-4KLD241 是一对一传输架构吗，能否一对多广播输出？
A：原厂硬件规格仅支持 TX 发射端一对一匹配 RX 接收端，无内置矩阵广播芯片，无法单主机一对多同步分发 4K 画面；多终端同步需求需额外搭配 HDMI 光纤矩阵设备拓展。
七、常见故障快速排查 FAQ
Q17：GF-4KLD241 网线模式下 POC 供电失效，RX 端无信号怎么排查？
-
确认使用标准 CAT6 六类网线，长度不超 100 米；
-
检查网线 8 芯全通，水晶头无断线、虚接；
-
更换 TX 端 DC12V 独立供电，绕过 POC 测试，区分网线供电故障或设备硬件故障。
Q18：光纤模式下 RX 端无 HDMI 画面，RS232 串口也无通讯？
-
清洁 LC 光纤接头端面灰尘，避免光耦合衰减；
-
确认 TX、RX 光模块规格统一，均为 20KM 单模模块；
-
长按 RESET 键恢复出厂，重新插拔光纤跳线、HDMI 信号源。
Q19：双向 RS232 串口收发指令丢失、通讯中断？
A：核对 RGND 红外、串口共地接线，两端 RS232 波特率、数据位、校验位参数统一；远离强电线缆、变频器等强电磁干扰源，工业场景建议搭配屏蔽双绞线传输串口信号。
市面上同类型 4K KVM 光纤延长器大多只支持单一传输介质，GF-4KLD241 光网一体双链路设计是工程集成的高性价比方案，整套设备仅格芬科技一家原厂完整研发生产，无第三方公版套壳，串口、IR、KVM 底层协议优化适配国内中控、工控设备，GEFFEN 系列传输设备在政企显控项目落地案例充足，遇到布线、EDID、串口兼容问题，优先对照本文原厂规格参数排查，避免自行叠加未标定功能造成设备故障。
