输入参数：
●视频输入:1路HDMI输入，1路HDMI环出；
●输入信号分辨率最高支持3840x2160@60Hz,向下兼容，输入信号分辨率自适应；（提供第三方权威机构检测报告）
●编码支持EDID分辨率自定义设置，支持码率自定义设置；
●支持环出接口模式HDMI/DVI切换，支持环出分辨率切换；
●支持视频裁剪，对裁剪的区域进行编码传输信号；
●编码支持标准RTSP流，可以同时拉取5路码流
★支持多头显卡信号点对点采集编码，采集画面留存无撕裂；
★支持远程电脑开关机控制，通过I/O模式或者网络模式控制；
★支持设备名称、时间、台标等OSD叠加显示；支持双台标，可台标进行文字修改；
★支持大屏信号源的可视化回显；音频视频信号的同步及异步方式投放到大屏和坐席端；

输出参数：
●支持1路HDMI输出，输出信号分辨率最高支持3840x2160@60Hz,向下兼容；
●支持输出接口模式HDMI/DVI切换，支持输出分辨率、颜色空间切换；
★支持LED、DID、LCD、DLP 拼接、漫游、拖拽、自定义分割、多图层叠加显示，解码支持1路4K60Hz、支持2路4K30Hz、8路1080P30Hz，16路720P，单屏最高64开窗显示及叠加；
●支持LED自定义时序分辨率输出，最大输出时序带宽594MHz，输出分辨率360x240 ~ 3840x2160；
●支持LED无缝拼接，无错位吃像素现象，支持LED大屏精准定位，可解决LED屏上精准开窗功能；
●支持LED实时同步，同步效果媲美传统集中式拼接处理器；
★支持大屏幕自定义块功能:用户按照需求自定义屏幕上的屏幕分割块位置和大小，形成不同规则分屏模式；（提供第三方权威机构检测报告）
★支持OSD字幕叠加,可调节字幕大小、底色、字色、滚动速度；
支持高清底图，支持超高清GIS地图点对点大屏显示；

●支持U盘透传；

●支持KVM坐席、输入、输出一体化；

★支持对信号源终端控制:可对信号源终端的PC、服务器、播放器等设备进行播放控制，快进、停止、图像缩放、进度拖动、画面截取平铺等多种播放控制模式。
●支持软KVM反控电脑；
★支持输出画面旋转，可设置90，180，270°，旋转后可支持拼接

KVM坐席参数：
★支持多种登录方式（账号密码、指纹），具有席位记忆功能，坐席人员可不局限于当前席位，在任意席位登录均保留原有布局，无需重新布局。
★支持座席大屏推送、座席间推送、座席跟随、座席预案、座席呼叫、信号抓取。支持通过平板终端可以直接可视化实时操控座席主机里的所有常规功能，在无人值守座席阶段可完成座席间的日常操作；
★支持远程 KVM 控制,可坐席端远程控制机房电脑以及开关机，最多可同时控制多达16窗口不同信号源；具备手动和自动开启控制模式；
●支持坐席端推送大屏，可通过本地坐席将列表中的任意视频源推送到本地或者远端的拼接大屏全屏显示，可进行开窗、漫游、叠加、画画等，信号源以及虚拟屏实时预览；
★支持大屏开窗时既可2*2、3*3等规则开窗，也支持通过手动拖动随意分割窗布局进行不规则开窗；
★支持坐席间互相信号请求、推送；支持三级权限管理；；支持信号大屏信号抓取；支持大屏分区管理；支持座席端以及大屏的预案保存及调取；
★支持通过通道框颜色区分通道状态模式，包含接管、控制、接收、无信号等边框颜色，每种边框不少于8种颜色选择，支持改变信号框的宽度，最大支持3px。也可对边框进行隐藏。
★支持多权限管理;分超级管理员、管理员、操作员三个级别进行分权分级管理；
★支持坐席间场景预案一键推送，可实现将当前坐席的保存的预案布局一键推送至其他坐席；

可视化管控平台参数：
★1.与分布式编码、解码节点等设备相配套使用，软件操作采用C/S和B/S可视化集中控制，可视化界面管理；
★2.具备拖拽的方式可将任意信号源上屏，支持全屏信号漫游、跨屏、任意开窗、任意画面放大缩小，画中画功能，支持对任意信号源视窗进行实时回显和预览，在控制客户端前即可看到整个幕墙上的显示效果；
★3.智能自动预览技术，支持>50路信号源预览，信号排序，可按名字、ip、自定义的方式排序；
4.集控界面集预案、大屏拼控、视频监视、云台控制、可编程中控、环境控制、直播/录制、暂停等控制功能于一体；
5.整体显示布局可保存和调用：支持无限多路的预案实时保存、实时调用、轮巡，可满足会议或者指挥的过程中对突发情况的迅速及时处置；
6.支持自由操控，可实现所有视频信号源的视窗管理、拼接、任意缩放、整屏和画中画、漫游等功能，可实现对视窗参数的调整（叠加关系、位置、大小、比例等）
7.可编程中控界面：可编程页面支持图片，文字，按键等编程应用，实现中控的集中控制管理；可以对周围环境灯光、窗帘、电源、空调等设备的集中管理。
8、定制化界面，PC 管理软件任意模块可由用户自定义，根据需求任意更改；
★9.支持KVM功能，可以控制动态视频信号的播放和停止，PC端播放PPT画面，可以实现对PPT的翻页操作；
10.支持LED、DID、LCD、DLP 拼接、缩放、漫游、画中画、自定义分割、多图层叠加显示等功能，支持窗口排序;
11.支持视频传输RTSP、RTMP协议、私有协议；音频AAC、G.711、G.726，音视频可同步，可异步切换;
12.支持H.264/H.265的IPC网络摄像机，IPC网络摄像机机信号接入直接输出显示到大屏，无需第三方转码服务器；
13.支持多平台实时预览操作、不同终端操作实时同步操作、操作软件可运行于PC端、移动端（Windows、IOS、Andriod）和WEB网页端、不同分辨率(流畅/标清/高清)，多平台下配置不依赖服务器情况下自动同步状态；
14.支持预览信号裁剪，裁剪后的信号自动显示到预览列表中，可作为独立信号上屏；
15.软件具备权限分配功能，可设定一个管理员和多个用户权限，数量不限，管理员用户可任意添加用户，任意设定控制权限，可随时添加删除；
16.支持OSD字幕叠加,字体、颜色、大小等设置,支持高清底图；
17.支持中文、英文等多语言显示；
★18.支持中控数据透传，可控制高清矩阵信号切换、电源设备开关、摄像头的转动方向放大缩小及预置位调用、音频音量、灯光/空调开关等中控功能；
19.支持视频会议主机对接，拉取其web控制界面；
★20.支持录播系统对接，实现云台转动，录制过程控制等功能；
编程调试软件参数：
1.采用C/S架构，主要用于节点的运行状态的查看、修改、参数配置以及IU界面的设计配置，简单快捷。
2.支持在线对节点的名称、类型、网关、IP地址等进行实时批量修改。
3.支持在线对节点的版本进行批量升级，输入输出可以互相升级，以适应项目数量的不确定，灵活配置。
4.支持自定义修改输出分辨率，以适应LED屏的特殊分辨率输出。
5.支持输入节点OSD的设置，可以设置显示输入节点的名称、时间、台标等，支持双台标显示。
6.支持输入输出的音频设置，可选择音频输入输出接口类型，编码类型，混音等
7.支持设置大屏输出节点的IP显示，方便查看每个屏幕所对应的IP地址
8.支持设置输出节点的色彩调整：亮度、对比度、色度、饱和度等
9.支持EDID扩展显示标识自动识别
10.支持输出节点原始底图的修改，可设置任意底图，以便于项目的展示
11.支持在线对所有的节点的重启，恢复出厂设置。可直接配置ipc的rtsp地址进行对ipc的取流。
12.可通过拖拽式的方式对管控平台以及运维系统的IU界面、功能进行任意修改配置，以便于项目现场多变的需求。

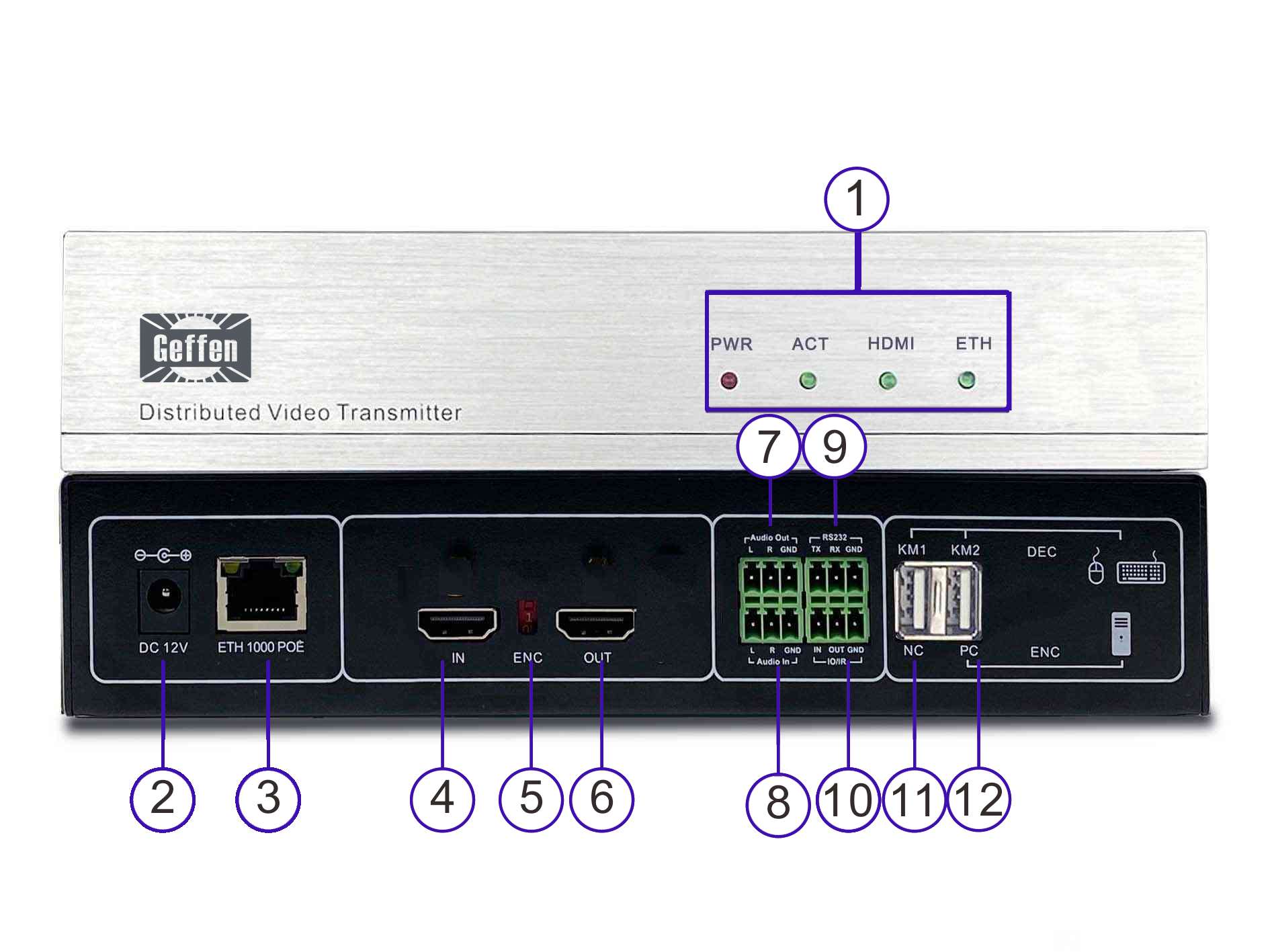

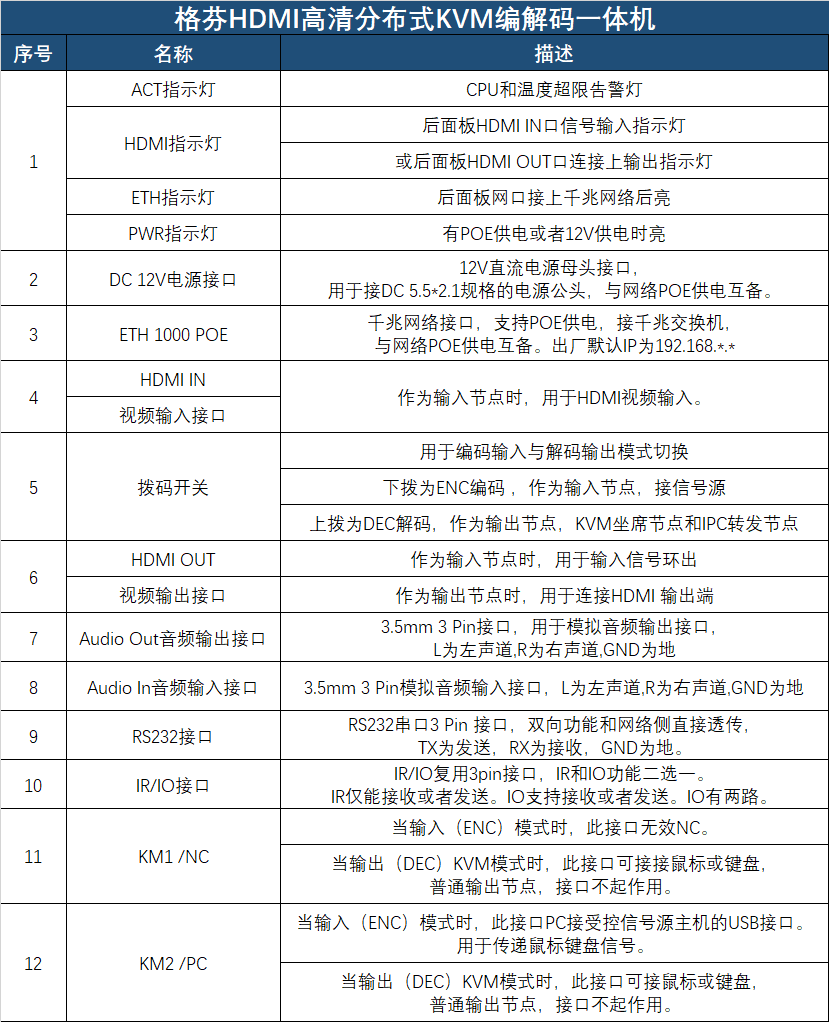

2个USB 2. 0接口（鼠标、键盘、触摸框等）、1个千兆网口，1路HDMI视频输入和1路HDMI视频输出接口、1路3.5mm音频输入接口、1路3.5mm输出接口，1路RS232、1路RS485、1路继电器、2路IO凤凰端子

说明：

● IR工作在接收时，占用资源较多，仅用于学习红外，节点日常工作情况下不进行IR接收工作。

设备运行组网拓扑图如下，下方为输入节点，此时节点拨码成ENC编码状态，连接输入源。上方是输出节点，拨码DEC解码状态，由于拼接墙输出、KVM输出和IPC信号转发。整个系统可以通过Windows PC、安卓平板、IOS平板进行控制。

 统配置

HDMI高清分布式KVM编解码一体机具有网口，其出厂默认IP地址为：192.168.*.*；网关为：192.168.*.1（IP、网关可更改）

现场调测分布式需要3个主要软件，如下所示。
●节点参数设置软件：GEFFEN UMPlatform，绿色版本。
●系统设计配置软件：GEFFEN Designer ，绿色版本。
●客户端：GEFFEN WinClient ,IOS分布式系统控制平台，Windows版本为绿色版本。
