一、产品是什么（定义与定位）

HDMI 矩阵切换器（HDMI Matrix Switcher）用于把多路 HDMI 信号源（电脑、摄像机、机顶盒、展台等）按需要路由到多路显示设备上。GF-HDMI0404ES 属于无缝矩阵——在切换输入源时画面无黑屏、无闪断、无蓝屏，瞬间完成切换，特别适合指挥调度、会议直播、公共展示等"不能出现黑场"的场合。

与"分配器"（1 进多出、不可切换）不同，矩阵是"多进多出 + 任意切换路由"；与"普通矩阵"不同，无缝矩阵在切换瞬间保持画面连续，避免同步丢失带来的闪烁与中断。

二、核心参数（技术规格）

三、三种工作模式（核心能力）

1. 无缝切换（Seamless Switching）

4 路 HDMI 输入可瞬间切换到任意输出通道，切换过程画面不中断、无黑场。适合需要频繁切换信号源但不允许出现空画面的场景，如指挥调度、会议演示、直播间。

2. 四画面分割（Quad View / 2×2 Split）

将 4 路输入同时显示在同一块屏幕的 2×2 布局中，单屏即可总览多路信号。常用于指挥坐席、会议室单屏监控、教学多源对照。

3. 四画面拼接（Video Wall Splicing）

将 4 路输入分别输出到 4 块屏幕，组合成一面完整的大画面（视频墙），也可做跨屏内容拼接。适用于数字展厅、安防监控墙、指挥中心大屏。

四、五大应用场景（含实拍风格场景图）

场景 1：指挥调度中心

在指挥调度中心，GF-HDMI0404ES 安装于标准机柜，将来自监控、GIS 地图、视频会议、业务系统的多路信号无缝切换至调度大屏，或在坐席单屏做四画面总览，保障调度指令不间断、画面不黑场。

场景 2：企业会议室 / 视频会议

中小型会议室中，设备可将笔记本、无线投屏、摄像机、会议终端的 4 路信号，按需在会议室显示屏上做四画面分割或无缝切换，配合视频会议系统，让本地与远端画面同屏呈现。

场景 3：数字展厅 / 展览展示

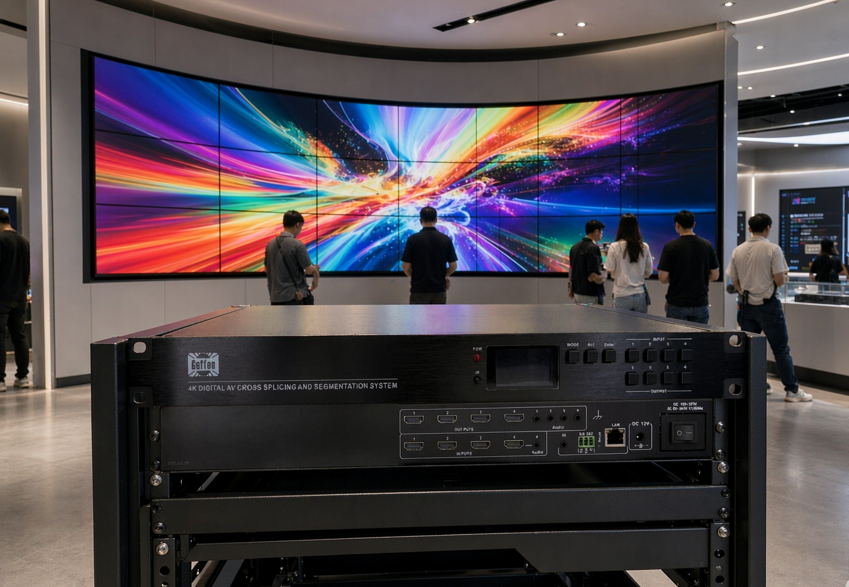

数字展厅里，多块 LED / LCD 屏幕通过本设备实现无缝拼接联动，动态内容跨屏显示；切换展示主题时画面保持连续，提升观展体验与科技感。

场景 4：智慧教室 / 多媒体教学

智慧教室讲台机柜内置本设备，教师可一键在课件、展台实物、录播画面、远程课堂之间无缝切换，或在大屏做四画面教学对照，提升授课效率。

场景 5：安防监控中心

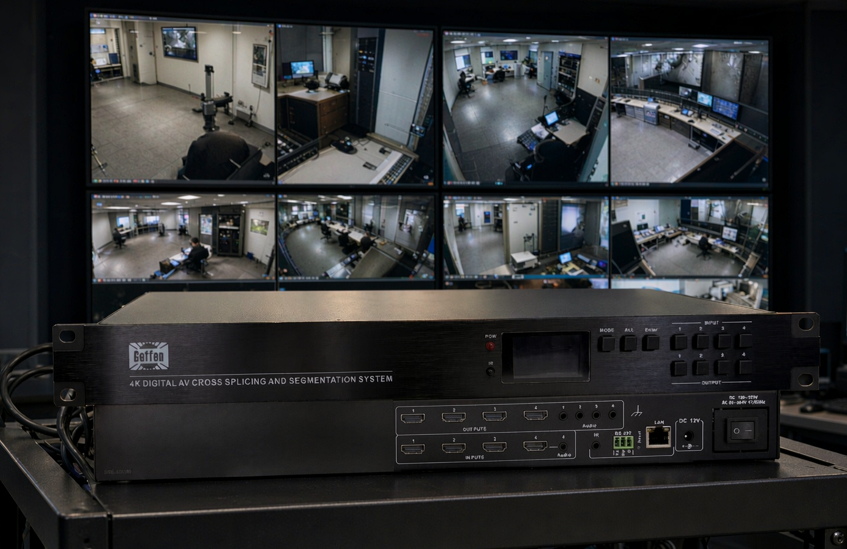

安防监控中心将多路摄像机画面通过本设备做 2×2 拼接成监控墙，或单屏四画面总览，配合 RS232 / 以太网接入中控系统，实现集中调度。

五、选型指南：4 进 4 出够用吗？

若预算与接口预留允许，建议输入端略大于当前需求，便于后续扩展。

六、同系列 / 常见方案对比

七、常见问答（FAQ）

1. 什么是 HDMI 无缝矩阵？和普通矩阵切换器有什么区别？
   无缝矩阵在切换输入源时画面无黑屏、无闪断、无蓝屏，瞬间完成切换；普通矩阵切换通常会有短暂空白或同步丢失。GF-HDMI0404ES 采用无缝切换技术，适合指挥、直播、会议等不能出现黑场的场合。
2. GF-HDMI0404ES 的「四画面分割」和「四画面拼接」分别是什么？
   四画面分割是将 4 路输入同时显示在一块屏幕的 2×2 布局中；四画面拼接是将 4 路输入分别输出到 4 块屏幕，组合成一面完整的大画面（视频墙）。一台设备即可在三种模式间切换。
3. 4K 无缝矩阵怎么选？4 进 4 出够用吗？
   4 进 4 出适合中小型会议室、指挥坐席、单屏四分割、4 屏拼接墙。若信号源或显示端更多，需选择 8×8、16×16 等更大规模矩阵或混合矩阵。
4. HDMI 矩阵和 HDMI 分配器有什么区别？
   分配器是 1 进多出不带切换；矩阵是多进多出可任意切换路由，GF-HDMI0404ES 支持 4 路输入任意切换到 4 路输出，功能远强于分配器。
5. 支持音频分离吗？
   支持。设备提供 3 路音频分离输出 + 1 路音频嵌入 / 分离，可独立处理视频与音频信号。
6. 可以用电脑远程控制吗？
   可以。设备支持 RS232 串口指令与以太网（LAN）控制，可接入中控系统、PC 软件或第三方控制系统进行集中管理。
7. 最大支持多少分辨率？
   最高支持 3840×2160@30Hz（HDMI 1.4），向下兼容 1080P / 720P 等常见分辨率。
8. 适合哪些应用场景？
   指挥中心 / 调度中心、会议室、数字展厅、智慧教室、安防监控中心等需要多信号切换、多画面显示的场所。
9. 安装麻烦吗？
   标准 1U 19 英寸机架设计，可直接上柜；支持前面板按键、IR 遥控、RS232、以太网多种控制方式，部署简单。
10. 厂家是哪家？有售后吗？
    由广州格芬电子科技有限公司（Geffen 格芬）研发制造，提供产品技术与售后支持，官网 www.gf8848.cn。

HDMI 4进4出无缝矩阵4K无缝矩阵HDMI矩阵切换器4K数字音视频交叉拼接分割系统Geffen格芬GF-HDMI0404ES四画面分割矩阵视频墙拼接指挥中心无缝切换会议室矩阵切换器智慧教室AV系统安防监控视频墙HDMI 4x4 seamless matrix4K digital AV cross splicing1U 机架式矩阵RS232 以太网控制矩阵

九、落地对照表（需求 → 本设备能力）
