老旧会议室音视频改造：HDMI矩阵应用与信号兼容问题系统解决

国内大量政企、事业单位的中型会议室建成于2010-2018年间，当年建设的VGA信号系统已无法满足当前4K视频、无线投屏、视频会议等新需求。会议室改造项目周期短、预算有限、新旧设备混搭、原有布线质量参差不齐，是音视频集成领域公认的高难度项目类型。

根据弱电行业统计，超过70%的会议室改造项目出现过交付延期，核心原因就是新旧设备信号兼容问题、原有布线复用问题未能妥善解决。本文结合大量改造项目实践经验，系统分析老旧会议室改造中HDMI矩阵的选型要点与常见信号问题的解决方案。

老旧会议室改造的典型困境

会议室改造项目与新建项目最大的区别在于，大量基础设施已经固定无法更换，系统设计必须在现有条件约束下进行，这给集成商带来了多重挑战。

原有布线质量参差不齐

早期会议室布线多采用VGA线缆，即使有预埋HDMI线，也往往是早期1.3版本标准的劣质线材，线径细、屏蔽差，部分线缆甚至存在中间接头、弯折过度等施工隐患。完全重新布线需要破坏装修，多数业主单位不允许，只能复用原有线缆。

劣质HDMI线传输4K信号时问题频发：超过10米就出现信号衰减，表现为画面闪屏、雪花点、间歇性无信号。不同线缆质量差异大，部分线路勉强能传1080P，部分线路连1080P都不稳定。这种情况下普通矩阵很难做到所有通道都稳定工作。

新旧设备混搭兼容性差

改造项目通常保留原有投影、扩声系统，新增会议平板、视频会议终端、无线投屏等设备，设备年代跨度可达十年以上。老旧投影可能只支持1080P甚至720P分辨率，不支持HDCP，EDID数据不标准；新采购的4K会议平板支持4K@60Hz、HDR等新特性。设备间协议差异巨大，极易出现兼容问题。

施工窗口期短

会议室改造通常只能利用周末或节假日进行，施工时间一般不超过48小时，要求设备到场后快速安装调试，一次性通过验收。没有充足的时间反复排查兼容性问题，设备选型必须考虑到现场可能出现的各种意外情况，具备足够的调试灵活性。

预算约束严格

改造项目预算通常远低于新建项目，业主要求在有限预算内解决核心问题，追求最高性价比。不可能为了追求性能全部更换最高端设备，要求所选设备针对性解决改造痛点，没有冗余功能浪费。

改造场景专用HDMI矩阵的核心特性

针对上述改造场景的特殊需求，选用HDMI矩阵时应重点关注以下特性，而非单纯追求高端参数：

1. 每路独立输入自动均衡

这是改造项目最重要的功能，没有之一。不同质量、不同长度的线缆信号衰减程度差异很大，全局均衡要么补偿不够长线路出问题，要么补偿过度短线路过饱和。只有每路输入具备独立的自动均衡电路，才能针对每条线缆的实际情况单独调整补偿强度，让质量参差不齐的原有线缆都能稳定传输信号。

格芬GF-HDMI0808ES八路输入均配备独立自动均衡芯片，可自动检测每条线路的信号损耗，实时调整补偿参数。工程实践中，使用该设备可稳定驱动最长25米的普通24AWG铜线传输1080P信号，15米内可稳定传输4K@30Hz信号。多数改造项目复用原有HDMI线缆即可，无需重新布线，为项目节省大量成本和工期。

2. 灵活强大的EDID管理能力

改造项目中新旧设备混搭是常态，EDID问题比新建项目复杂数倍。矩阵必须具备每路独立EDID读写能力，支持抓取现场显示设备原生EDID，支持自定义编辑EDID参数。

实际改造调试中，针对老旧投影这类EDID不标准的设备，直接抓取其原生EDID写入对应输入端口，几乎可以解决90%的兼容问题。遇到EDID损坏或缺失的极老旧设备，还可以手动写入通用兼容EDID，让新信号源能够正常输出信号。GF-HDMI0808ES内置的多套预设EDID涵盖了从1080P到4K的各种常用分辨率，多数情况下直接调用即可，无需手动编辑。

3. 输出分辨率独立转换

不同年代的显示设备分辨率差异巨大，矩阵每个输出端口必须内置独立的缩放引擎，可将输入信号转换为对应该显示设备的最佳分辨率。这样4K信号源的画面可以同时输出到4K会议平板和1080P老旧投影，无需额外配置分辨率转换器，简化系统架构。

部分矩阵还支持单独关闭某些输出端口的HDCP校验，适配不支持HDCP的老旧显示设备，解决播放加密内容时无画面的问题。

4. 多路控制与场景预设

改造后的会议室通常要实现智能化控制，矩阵需具备多路RS232接口和开放的控制协议，方便对接第三方中控系统。支持场景预设保存功能，将常用的会议模式（如本地汇报、视频会议、投影模式、讨论模式）保存为预设，中控可一键调用，操作人员无需理解复杂的矩阵切换逻辑。

GF-HDMI0808ES支持断电记忆功能，设备重启后自动恢复改造调试好的配置，不会因为断电丢失设置，减少后期运维上门服务的次数。

5. 紧凑机身与便捷安装

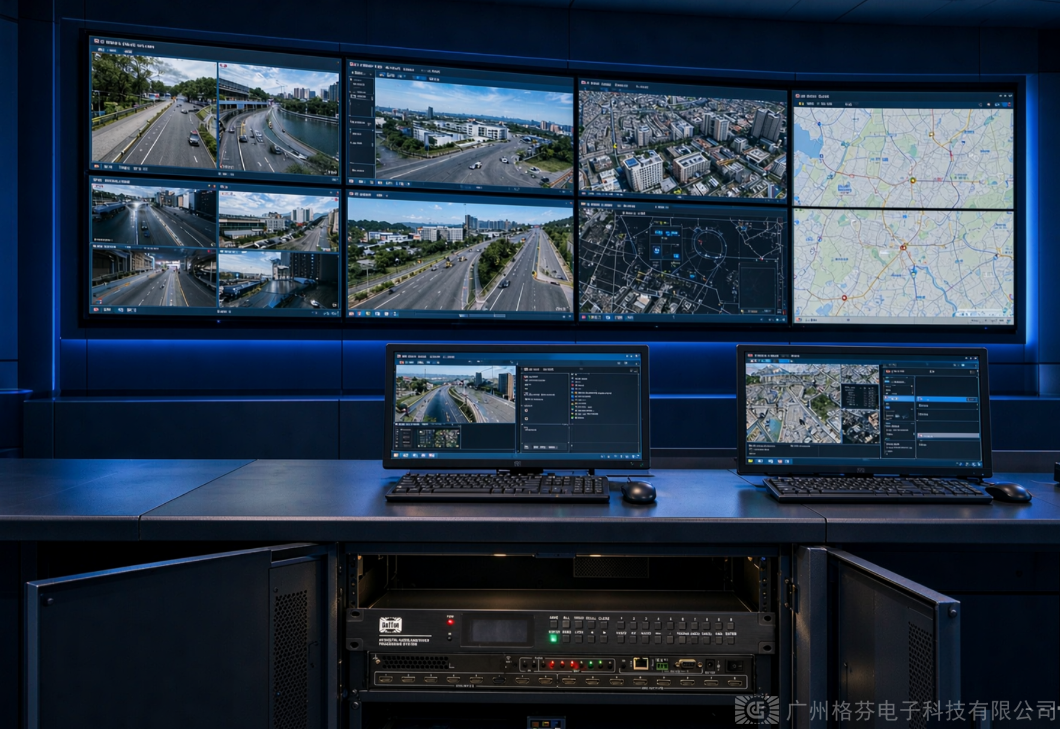

改造项目机柜空间通常紧张，原有设备已经占满了大部分机柜空间，新设备体积越小越好。1U标准机架高度的矩阵可以灵活安装在机柜任意空闲位置，不需要额外占用过多空间。设备接口布局应合理，方便现场接线，支持热插拔，调试过程中更换线缆无需关机。

改造项目实施流程与避坑要点

成功的改造项目遵循标准化实施流程，提前预判风险点，避免临时出问题影响工期。

改造前现场勘测

进场施工前必须进行详细的现场勘测，这一步决定了项目成败。勘测内容包括：

•           逐条测试原有HDMI线缆的质量和最长稳定传输分辨率，记录每条线路的长度和传输能力；

•           统计所有保留设备的接口类型、支持的最高分辨率、HDCP支持情况；

•           确认机柜剩余空间、供电容量、散热条件；

•           测试原有中控系统的控制接口和协议情况。

勘测完成后制定针对性方案，对于个别质量特别差完全无法使用的线缆，提前规划走明线或其他替代方案，不要等到进场后才发现问题。

设备预置调试

所有设备在发货到现场前，应在公司实验室完成预置调试：根据勘测的设备参数提前配置好EDID，保存好常用场景预设，测试中控控制指令。这样到现场后只需要接线即可正常工作，把调试工作提前在实验室完成，大幅减少现场调试时间。

实践表明，提前预制调试可以将现场调试时间缩短70%以上，有效避免现场调试工期紧张的问题。特别是EDID这类需要反复调试的参数，在实验室环境下可以从容测试验证，到现场直接写入设备即可。

现场施工顺序

现场施工建议按以下顺序进行：

1.         断电拆除原有不需要的设备，整理机柜内线缆；

2.         安装固定新矩阵设备，连接所有输入输出线缆；

3.         设备上电，逐一测试每个通道的信号稳定性，调整输入均衡参数，直到所有通道都显示正常；

4.         接入控制设备，测试场景切换和中控控制功能；

5.         与其他系统（视频会议、音频系统、无线投屏）联调；

6.         连续开机老化测试4小时以上，确认无问题后交付验收。

典型问题应急处理

现场施工总会遇到各种意外情况，提前准备好应急预案：

•           个别线缆质量太差无法稳定传输信号：临时接入HDMI信号延长器，或降低该通道分辨率到1080P；

•           某台老旧设备始终无法兼容：手动编辑生成专门适配的EDID写入，或增加EDID模拟器；

•           出现电流声、画面干扰：检查设备接地，增加电源滤波器，分离强电弱电线路。

典型改造案例分析

案例一：某政府单位中型会议室改造

项目背景： 该会议室建成于2015年，原有VGA矩阵系统，3台投影机，要求改造后支持4K视频会议、无线投屏，保留原有投影机，工期仅周末两天。

遇到的问题： 原有预埋HDMI线为2015年采购的1.3版本线材，长度20米，4K信号完全无法点亮，1080P也频繁闪屏。三台投影机为不同批次采购，分辨率分别为WXGA、1080P、1080P，EDID均不标准，接入普通矩阵后始终有一台投影无信号。

解决方案： 采用GF-HDMI0808ES矩阵，开启每路输入独立均衡，调整长线路的均衡强度，20米老线稳定传输1080P信号。分别抓取三台投影机的原生EDID，写入对应输出通道缩放配置。提前在实验室配置好所有参数，现场接线后2小时即完成调试，所有设备稳定工作，项目按期交付。

案例二：某国企多功能厅改造

项目背景： 多功能厅面积300平米，原有系统为模拟矩阵，8路输入6路输出，新增2台85寸会议平板，保留原有2台投影和4台返看电视，要求实现一键场景切换。

遇到的问题： 原有布线部分线路中间有接头，信号损耗严重。8路信号源包含新的视频会议终端、老旧DVD播放器、实物展台等多种设备，HDCP版本不统一，部分设备输出HDCP信号时投影无画面。

解决方案： 对接头线路单独加强均衡补偿，对不支持HDCP的投影输出端口关闭HDCP校验，所有不同分辨率显示设备配置独立输出缩放。配置8种常用场景预设接入中控，工作人员一键即可切换报告模式、会议模式、演出模式等。改造后系统稳定运行两年多无故障。

案例三：某高校阶梯教室改造

项目背景： 300人阶梯教室，原有设备老化严重，经常切换黑屏，影响正常教学。保留原有3台投影机，新增4K录播主机和教学展台，预算有限。

遇到的问题： 教室布线距离最远达30米，普通矩阵完全无法驱动。教师电脑型号繁杂，Windows、Mac、Linux系统都有，经常出现接上去无信号的情况。

解决方案： 选用GF-HDMI0808ES矩阵，长线路端口调整到最高均衡档位，配合有源HDMI接口实现30米稳定传输。输入端口写入通用兼容EDID，适配各种型号教师电脑自动输出合适分辨率，彻底解决教师上课接电脑无信号的问题。

改造项目验收要点

改造项目验收除了常规功能测试，还应重点验证以下项目，确保系统长期稳定运行：

•           所有信号源切换到所有显示设备都正常，无偏色、无闪屏、无分辨率异常；

•           连续切换50次以上无黑屏、无死机、无信号丢失；

•           模拟断电重启，验证设备自动恢复到最后状态；

•           所有预设场景调用正常，中控控制无延迟；

•           连续开机8小时以上，设备无过热、无异常死机。

结语

老旧会议室改造是最考验集成商技术能力的项目类型，问题不在于设备有多高端，而在于能否在各种约束条件下用合适的设备解决实际问题。选择专为工程场景设计、具备独立输入均衡、强大EDID管理能力的HDMI矩阵，如格芬GF-HDMI0808ES，可以用有限的预算解决绝大多数改造痛点，实现新旧设备的平滑过渡。

对于集成商而言，掌握改造项目的实施方法论，建立标准化勘测、预制、施工流程，积累常见兼容问题的解决经验，才能在改造项目中做到快速交付、稳定可靠，减少后期售后成本。好的改造方案不是堆砌新设备，而是让新旧设备协同工作，在预算范围内最大程度提升使用体验。
