企业展厅与多媒体展馆8路HDMI矩阵无人值守系统方案设计与实践

企业展厅、行业博物馆、科技馆、规划馆等展览展示场景，是HDMI矩阵的另一个重要应用领域。与会议室、监控室有人值守操作不同，展馆场景通常要求设备无人值守运行，按预定程序自动播放、自动轮巡，设备上电自动运行，长时间稳定工作不出故障。

许多展馆项目在交付初期运行正常，运行几个月后就开始出现各类问题：设备死机需要人工重启、自动轮巡意外停止、画面不同步，运维人员频繁上门维护，不仅增加成本，还影响展馆正常开放。本文结合展馆类项目的特殊需求，分析8进8出HDMI矩阵在展馆场景的应用设计要点。

展馆场景对音视频系统的特殊要求

展馆类项目的使用模式与办公场景完全不同，对设备提出了一系列特殊要求：

长时间无人值守稳定运行

展馆通常每天开放8-10小时，每周开放6-7天，设备每天早上开机、晚上关机，全年持续运行。系统运行期间没有专门的技术人员值守，一旦设备死机或出现故障，普通工作人员不具备排查维修能力，往往导致展区瘫痪直到技术人员到场，严重影响参观体验。

这就要求矩阵设备具备极高的稳定性，支持7×24小时连续运行不宕机，具备自动故障恢复能力。不能采用Windows或Android系统的工控式设备，这类设备容易出现系统死机、软件崩溃、更新重启等问题，纯硬件FPGA架构是展馆场景的必然选择。

上电自动运行与断电保护

展馆设备通常通过时序电源统一上电关机，工作人员上班一键开馆，所有设备按顺序上电；下班一键闭馆，所有设备断电。矩阵设备上电后必须自动启动，自动加载预设的播放方案，无需人工操作任何按键。

设备需具备完善的断电保护机制，异常断电不会损坏设备、不会丢失配置，重新上电后自动恢复运行。意外断电再来电时，系统无需人工干预就能自动恢复到正常展示状态。

自动轮巡与定时切换

展馆中许多屏幕需要自动循环播放不同内容，或在不同时段播放不同内容。矩阵需具备自动轮巡功能，可自定义轮巡序列和间隔时间，支持多路独立轮巡。还应支持定时切换功能，根据时间表自动切换不同场景，比如开馆时段播放欢迎画面，参观时段播放介绍内容，闭馆前播放结束语。

轮巡切换必须做到无缝无黑屏，否则每个切换点出现一次黑屏，参观体验会非常差。好的矩阵轮巡切换画面连贯，普通观众完全感知不到切换动作。

多屏同步与联动控制

现代展馆越来越强调多屏联动效果，比如几块屏幕组成一个整体画面，或多块屏幕同步播放相关内容形成视觉冲击力。这要求矩阵所有输出端口切换严格同步，时差控制在毫秒级，不能出现一块屏幕先切、另一块屏幕后切的错位现象。

矩阵控制协议需开放，支持与播控系统、多媒体服务器、灯光控制系统联动，实现声光电一体化的展示效果。

抗干扰与低噪音要求

展馆环境对设备噪音有严格要求，不能有明显的风扇噪音影响参观体验。设备要具备良好的电磁兼容性，不能对音频系统产生干扰，避免展厅音响出现电流声。设备散热应采用低噪音风扇或无风扇被动散热设计，运行噪音控制在30分贝以下。

展馆专用矩阵系统的核心能力

基于上述需求，展馆项目选用HDMI矩阵时应重点考察以下核心能力，这些特性往往是普通办公类矩阵不具备的：

纯硬件架构与高可靠性

必须选择纯硬件FPGA架构的矩阵，无内嵌操作系统，启动速度快（小于5秒），不会死机蓝屏。设备元器件选择工业级标准，经过严格的老化测试，平均无故障工作时间大于50000小时。

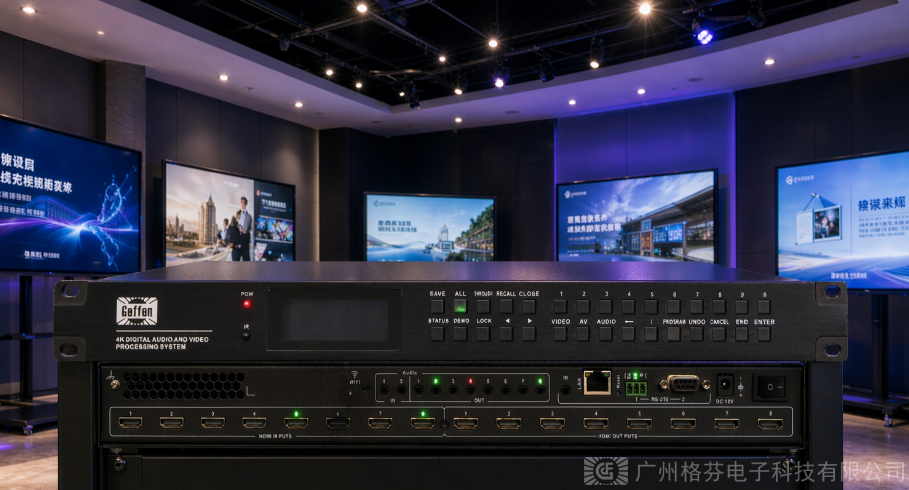

格芬GF-HDMI0808ES采用纯硬件架构，全金属屏蔽机箱，工业级元器件，已在大量展馆项目中验证了长期运行的稳定性，连续开机运行数年无故障的案例比比皆是。

多场景预设与自动调用

矩阵至少支持32组以上场景预设，每个场景可以保存所有输入输出通道的路由配置、轮巡状态、分辨率设置。支持上电自动加载指定默认场景，设备上电后无需人工操作自动进入展示状态。

轮巡功能支持多组独立轮巡列表，不同输出端口可以执行独立的轮巡计划，轮巡间隔可在1秒到数小时范围内任意设置。支持轮巡暂停、继续、手动下一个等控制指令，方便播控系统灵活调用。

精确帧同步切换

多屏联动场景要求所有输出端口严格同步切换，矩阵需具备全通道帧同步能力，所有通道切换时间差小于1帧（约16毫秒），人眼完全感知不到时差，实现多屏同步切换的视觉效果。

GF-HDMI0808ES采用全通道同步处理架构，八路输出切换严格同步，配合专业播控服务器可实现完美的多屏联动效果。

完善的控制接口与协议开放性

展馆系统通常包含多套控制设备：中控主机、播控电脑、平板控制端、定时控制器等。矩阵需配备多路RS232接口和TCP/IP网络控制接口，支持多客户端同时连接控制。控制协议完全开放，提供完整的指令集文档，方便程序员编程集成到整体播控系统。

支持RS232透传功能，可以通过矩阵的串口转发控制指令给其他设备，简化系统布线。

长线驱动能力

展馆布线通常距离较远，播放机房往往与展区有几十米距离，矩阵输入输出端口应具备强力的信号均衡和预加重电路，能够驱动长距离线缆传输高清信号。GF-HDMI0808ES输入端口具备独立自动均衡，配合优质铜线可实现25米1080P信号稳定传输，配合光纤延长器可实现更远距离传输。

典型展馆系统架构设计

8路输入8路输出规模的矩阵，特别适合中小型企业展厅、主题展馆、校史馆、产品展示中心等场景，典型系统架构如下：

信号源层： 通常配置6-8台高清播放机或多媒体服务器，分别存储不同展区的展示内容。重要内容可配置主备两台播放器，信号同时接入矩阵，主播放器故障时自动切换到备用播放器。视频信号统一为1080P或4K分辨率，音频接入音频处理器统一处理。

核心调度层： 8×8 HDMI矩阵作为信号调度核心，接入所有播放器信号，输出到各展区显示屏幕。矩阵通过RS232和网络同时连接中控主机和播控服务器，接受控制指令执行场景切换和轮巡操作。矩阵可配置定时器，实现定时自动开关机和场景切换。

显示层： 8台显示设备分布在不同展区，可以是液晶电视、投影、LED小间距屏、透明屏等不同类型显示终端。每个显示设备对应矩阵一路输出，由矩阵统一调度播放内容。对于多屏联动的展区，多个输出端口同步切换相同信号，实现多屏同步播放。

控制层： 中控系统作为总控，集成矩阵控制、灯光控制、音响控制、电源控制。工作人员可通过中控触摸屏一键选择"开馆模式""参观模式""闭馆模式"，系统自动控制所有设备协同工作。也可设置自动定时运行，无需人工操作自动完成每日开馆闭馆流程。

工程部署特殊注意事项

展馆项目设备长期运行，工程部署需特别注意可靠性设计：

供电系统设计

所有设备必须通过UPS供电，避免电网波动、临时停电损坏设备。采用电源时序器统一管理设备上电顺序，先开显示设备和信号源，最后开矩阵和功放；关机顺序相反，避免信号冲击损坏显示设备。电源时序器可设置定时，配合定时器实现自动开馆闭馆。

每个设备电源插头应固定牢固，避免长期使用松动导致接触不良。重要设备可配置双电源备份，提高供电可靠性。

散热与环境设计

矩阵设备安装在专用设备机房内，机房配置空调保持恒温恒湿。设备上下预留足够散热空间，不要堆叠放置。定期清理设备灰尘，防止灰尘积累影响散热。设备机房保持通风干燥，避免潮湿导致设备短路。

布线规范

展馆布线距离长，应选用优质国标HDMI线，所有线缆穿金属管敷设，做好屏蔽保护。所有线缆两端做清晰永久标识，注明源和目的设备名称。预留20%左右备用线缆，方便后期维护更换。线缆敷设完成后逐根测试，确保所有线缆信号质量达标。

接地系统设计

良好的接地是系统稳定运行的基础，机房应做独立接地网，所有设备金属外壳可靠接地，接地电阻小于4欧姆。信号地与电源地分开布线，避免形成地环路引入干扰。音视频系统采用星型接地结构，避免地线环路导致电流声干扰。

常见故障预防与运维方案

展馆系统长期运行，应以预防为主，建立定期运维机制，减少突发故障：

每日巡检查看： 开馆后工作人员检查所有屏幕是否正常播放，有无画面异常或死机情况，发现问题及时重启设备或联系技术人员。

每周例行检查： 每周检查一次设备运行状态，查看设备温度是否正常，接线有无松动，清理设备表面灰尘。测试所有场景切换和轮巡功能是否正常。

每月深度维护： 每月对设备进行一次全面检查，测试所有通道信号质量，清理设备内部灰尘，检查散热风扇运行情况，备份设备配置参数，发现隐患及时处理。

常见故障快速处理： 展馆工作人员应掌握基本的故障快速处理方法，如设备死机时通过时序器重启设备，单个屏幕无信号时检查线缆连接等。简单问题现场快速处理，复杂问题联系技术人员远程指导或上门处理。

典型案例：某科技企业展厅项目

项目概况： 深圳某科技企业一楼展厅，面积800平米，分为8个展示区域，每个区域配置一台55寸液晶电视，入口处配置一块LED大屏。要求实现无人值守自动运行，参观时可一键切换重点展示内容。

系统配置： 采用GF-HDMI0808ES 8进8出HDMI矩阵，接入8台高清播放器，输出到7台展区电视和1台入口LED大屏。配置智能中控系统和电源时序器，实现一键开馆闭馆。

功能实现： 每天早上9点时序器自动上电，所有设备按顺序启动，矩阵自动加载轮巡场景，8个屏幕自动循环播放企业介绍内容。有重要客户参观时，讲解员通过平板一键切换到"参观模式"，将主信号切到入口大屏和各展区重点屏幕，配合讲解播放对应内容。下午6点自动切换到闭馆画面，6点半时序器自动断电关闭所有设备。

运行效果： 系统投入使用三年多，仅每季度上门做一次例行维护，未发生过影响参观的重大故障。设备运行稳定，自动轮巡和定时功能工作正常，真正实现了无人值守运行。

结语

企业展厅和多媒体展馆作为展示企业形象、传播品牌价值的重要窗口，其音视频系统的稳定性和展示效果直接影响观众体验。与会议类项目相比，展馆项目更强调长期稳定性、自动化运行和多设备联动，对矩阵设备提出了不同的技术要求。

选择专为工程应用设计、具备纯硬件架构、自动轮巡、多场景预设、开放控制协议的专业级HDMI矩阵，配合科学的系统设计和规范的工程施工，完全可以建设一套稳定可靠、自动化运行的展馆信号系统。格芬GF-HDMI0808ES这类8进8出工程级矩阵，在大量展馆项目中得到了验证，是中小型展馆信号调度系统的高性价比选择。

对于集成商而言，做展馆项目需要转变思路，不能用会议室项目的思维来做展馆，要从系统可靠性、自动化运行、长期维护等角度出发，选择合适的设备，设计合理的架构，才能交付让客户满意的优质工程。
